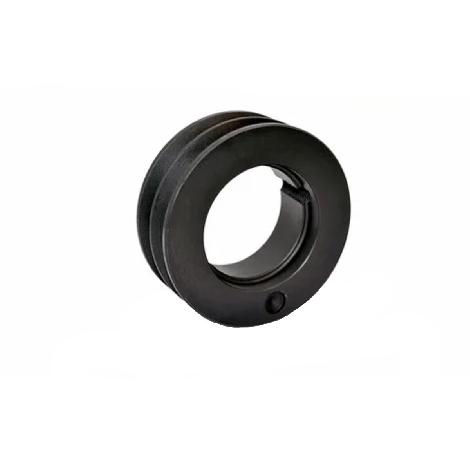

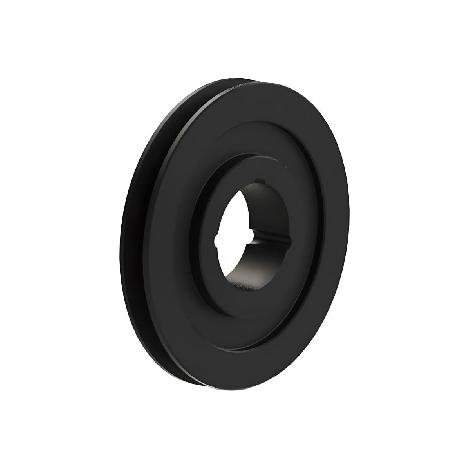

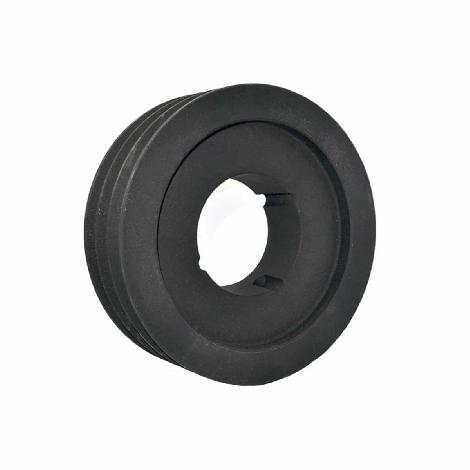

Клиновые шкивы

Шкивы предназначены для передачи крутящего момента, с приводного вала на ведомый, с помощью клинового ремня. Оба вала располагают параллельно друг другу. На валы надеваются и закрепляются шкивы, их располагают в одной плоскости и соединяют гибким приводным ремнем.

Клиновые шкивы предоставляют возможность передавать внушительный крутящий момент с небольшим межосевым расстоянием. Ременная передача используется в механизмах станков малой и средней мощности, в различных двигателях внутреннего сгорания, а также в бытовой технике.

Характеристики и основные преимущества

Клиноременные шкивы создают большое сцепление ремня с их поверхностью, благодаря чему уменьшается давление на валы. Рабочее пятно включает не только поверхность обода, но и примыкающие к ней бороздки. За счет такого расширения рабочей зоны нагрузка распределяется равномерно, увеличивается ресурс клиновых ремней и двигателя, который сообщает движущийся момент узлу.

Большая площадь рабочего контакта в клиноременных шкивах позволяет уменьшить габариты узла передачи и оснащенного им оборудования. Специфические канавки клиновых шкивов облегчают установку ремней, сокращают время, необходимое для позиционирования и балансировки. Ряд моделей, предназначенных для интенсивной нагрузки, оснащаются ребордами, которые исключают соскальзывание.

Плюсы клиновых шкивов:

• широкий выбор типоразмеров и конструктивных исполнений;

• способность долго работать без повреждений при интенсивном вращении;

• формирование щадящих условий для сопряженных деталей;

• гашение вибрации;

• обеспечение плавной передачи крутящего усилия;

• быстрая смена клинового ремня при необходимости;

• установка с вертикальной или горизонтальной ориентацией;

• тихая работа;

• защита двигателя от перегрузок.

При изготовлении шкивов, используется чугун, полимеры, алюминиевые и стальные сплавы. изделия небольших размеров вытачивают, больших – отливают. Серийные партии производят из штампованных элементов, которые соединяют сваркой или сборкой.

Область применения

Приоритетные технические характеристики и практические качества клиновых шкивов обосновали их востребованность во множестве народнохозяйственных областей, это:

• станкостроение;

• выпуск высокоточных приборов;

• устройство систем вентилирования;

• сборка автотранспортных двигателей;

• изготовление компрессорного оборудования;

• производство сельхозмашин, грузоподъемной техники, буровых установок;

• выпуск производственных линий для деревообрабатывающей промышленности.

Технические характеристики, размеры профилей, диаметры клиновых шкивов регламентированы российскими государственными стандартами и европейскими нормативами.
