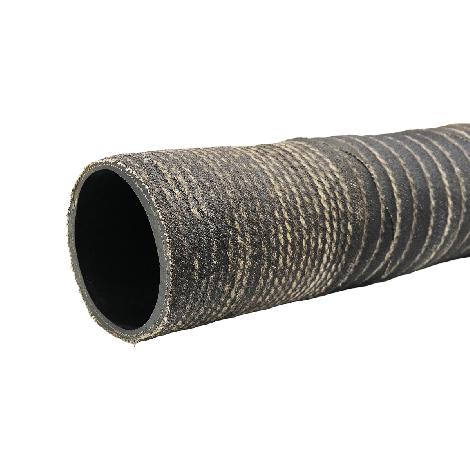

Рукава напорно-всасывающие ГОСТ 5398-76 с текстильным каркасом и металлической спиралью

Данный вид промышленных рукавов регламентируется ГОСТ 5398-76. Согласно стандарту они делятся на 5 классов в зависимости от рабочей среды. Компания Русбелт реализует рукава групп (всасывающие и напорно-всасывающие) всех классов:

• для подачи продуктов на нефтяной основе (класс Б);

• для перекачки технической воды (класс В);

• для перекачки инертных газов, воздуха и углекислого газа (класс Г);

• для подачи слабых растворов неорганических кислот и щелочей концентрации до 20% 9 (класс КЩ);

• для перекачки пищевых веществ (класс П).

Конструктивно рукава подразделяются на 2 группы:

1 - всасывающие, работают на вакуум 0,08 МПа.

2 - напорно-всасывающие. Рабочее давление: 0,3 МПа или 0,5 МПа, Рабочий вакуум: 0,08 МПа.

Конструкция

Конструкция рукава состоит из резиновых слоев (наружного и внутреннего) разной толщины, текстильного слоя, и спирали из проволоки. Для удобства присоединения к арматуре концы рукавов оснащены мягкими манжетами. Длина манжет составляет не менее 75 мм.

Всасывающие рукава работают под вакуумом. Именно для этого конструкцией предусмотрена радиальная жесткость в виде армирования проволокой. Она берет на себя нагрузку и всячески препятствует смятию рукава.

Для текстильного каркаса применяется ткань хлопчатобумажная или смешанная.

Для обеспечения надежной работы и соответствия заявленным эксплуатационным параметрам резиновые слои рукава выполняются однородными. Трещины, пористость и пустоты недопустимы.

Работоспособны данные рукава при температуре от -35° до +90°С в условиях умеренного климата.

На каждом рукаве на одном конце имеется рельефная или другая маркировка с указанием: класса рукава, группы рукава, внутреннего диаметра, рабочего давления, длины, даты изготовления. Рукава имеют паспорт.

Рукава напорно-всасывающие производятся диаметрами от 25 до 300 мм,  конструкции длиной 4, 6, 8 и 10 м.

Применение

Рукава резиновые напорно-всасывающие применяются для транспортировки различных жидкостей в качестве гибких трубопроводов.

Маслобензостойкие рукава класса Б широко используются в нефтяной отрасли и на заводах топливной промышленности. Цистерны бензовозов и автозаправочные установки оборудуются именно этими рукавами.

Первая группа рукавов класса В применяется для забора и перекачки воды из открытых источников и работает при разрежении. Рукава второй группы класса В могут работать от водоисточника под давлением, например гидранта. Специализированная техника по промывке каналов, илососы, автоцистерны по перевозке жидких продуктов оснащаются только напорно-всасывающими рукавами.

Рукавами класса Г оборудованы практически все металлургические заводы, где присутствует не только в технологическом цикле подача газа (азот, природный) но и установки сжатого воздуха.

Для химической отрасли разработан класс КЩ, который благодаря своей кислотощелочестойкости может работать в агрессивной среде.

 Рукава класса П предназначены для установки на оборудовании пищевых комбинатов, чтобы подавать в технологической цепочке спирт, вино, воду.
